A Mitutoyo bemutatja az intelligens QM-Fit képfeldolgozó rendszert a gyors, intuitív mérésekhez

A precíziós mérési megoldások globális éllovasa, a Mitutoyo büszkén mutatta be a kompakt, nagy teljesítményű QM-Fit manuális képfeldolgozó mérőgépet, amit kisméretű és vékony alkatrészek gyors és pontos ellenőrzésére fejlesztett ki. A könnyű használatot egy intelligens, érintésalapú felhasználó felülettel ötvöző QM-Fit gépet a hagyományos profilprojektorok következő generációs alternatívájaként pozícionálják a piacon.

Intelligencia a mérési eljárásban

A QM-Fit-et arra tervezték, hogy a precíziós mérést képzettségi szinttől függetlenül mindenki számára elérhetővé tegye. Intuitív felhasználói felületének, érintőpaneles kezelésének és fejlett automatikus alkatrész-felismerésének köszönhetően a gépkezelők egyszerűen elhelyezik az alkatrészt a tárgyasztalon és azonnal el is indíthatják a mérést. A rendszer automatikusan felismeri az olyan jellemzőket, mint a körök és az élek, és valós idejű, grafikus visszajelzést ad.

A legfontosabb előnyök és hatékonyságnövelő elemek

Azonnali mérés automatikus felismeréssel

A QM-Fit az alkatrészt egyszerűen a tárgyasztalra történő elhelyezése után azonnali mérést tesz lehetővé automatikus felismeréssel. A rendszer azonnal azonosítja a munkadarabot, beállítás, igazítás vagy kézi fókuszálás nélkül érzékeli a köröket, vonalakat, illetve egyéb elemeket, és azonnal megkezdi a mérést.

Intuitív kezelés – Nincs szükség szakértelemre

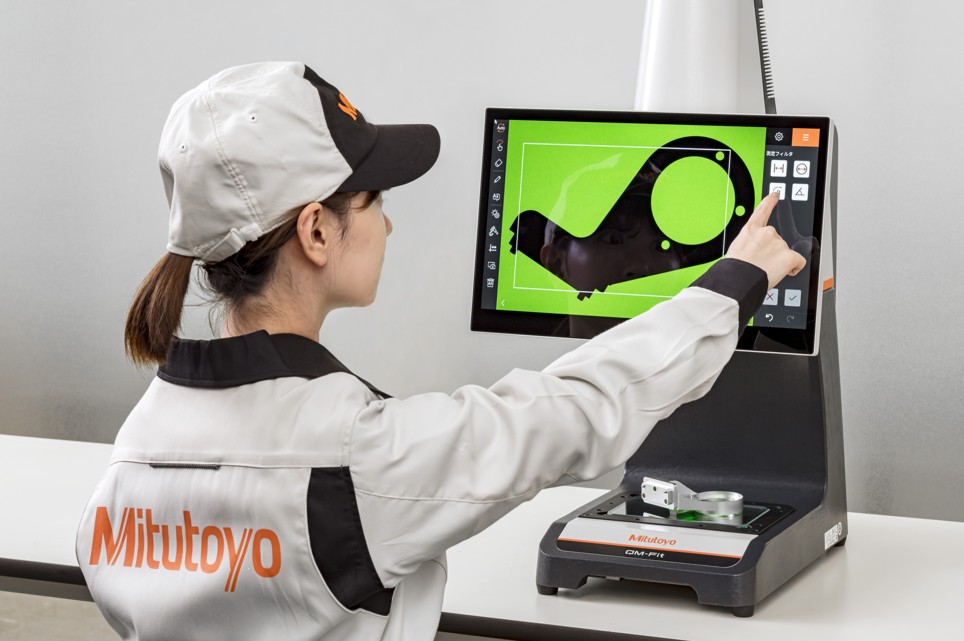

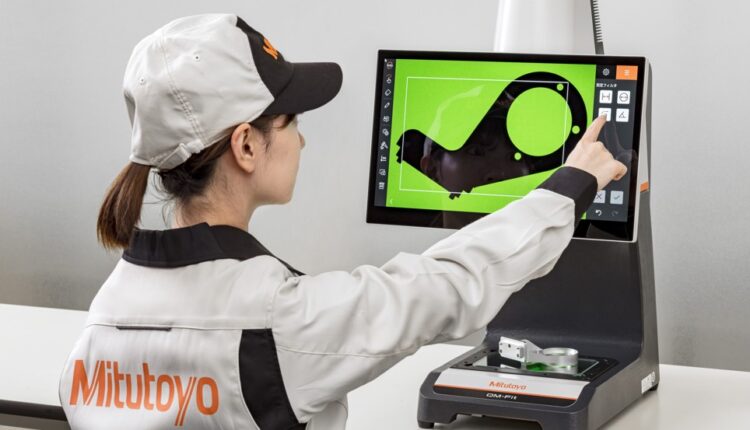

Az intuitív érintőképernyős kezelőfelület biztosítja, hogy a rendszer működtetéséhez nincs szükség speciális szakértelemre. A vizuális útmutató és az automatikus javaslatok minimalizálják a betanulási időt és csökkentik a felhasználói hibák előfordulásának esélyét, míg az eredmények valós időben, grafikusan jelennek meg, egyértelmű sikeres/sikertelen jelzéssel.

Grafikusan támogatott mérőskála illesztés

A QM-Fit egy másik kiemelkedő funkciója a grafikusan támogatott mérőskála illesztés, amely gyors és pontos mérést tesz lehetővé a digitális vonalzók alkatrészélekhez vagy geometriákhoz való illesztésével – a hagyományos projektorokban használt időigényes szálkereszt-illesztést kiküszöbölve.

Megnövelt áteresztőképesség, alacsonyabb költségek

A QM-Fit javítja a termelékenységet és csökkenti a költségeket azáltal, hogy minimális gépkezelői beavatkozással biztosít megismételhető eredményeket, csökkentve a variációk számát és az utómegmunkálási igényt. Az automatikus érzékelés és a digitális zoom lerövidíti a ciklusidőket, segítve a szűk keresztmetszetek kiküszöbölését a minőség-ellenőrzés során, valamint az első munkadarabok ellenőrzési folyamataiban.

Kompakt, helytakarékos kialakítás, nagy teljesítményű optika és nagy felbontású képalkotás

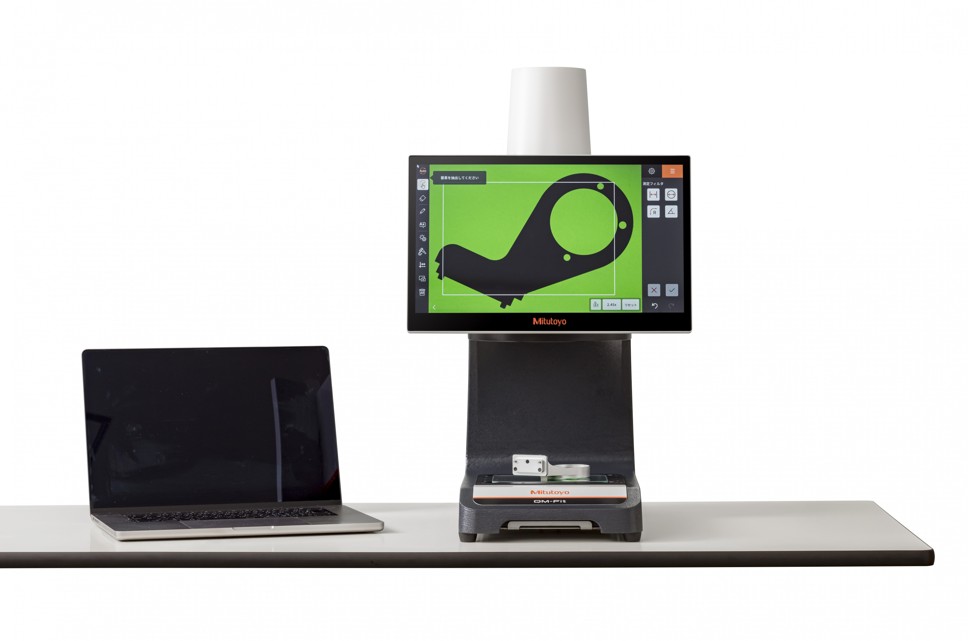

Kompakt, helytakarékos kialakításának (366 × 407 × 621 mm és 25 kg) köszönhetően a QM-Fit bármilyen munkaasztalon könnyen elfér, és valódi autonóm egységként működik, integrált PC-vel és 15,6 inches érintőképernyős monitorral kiegészítve. Nagy teljesítményű, 20 MP-es CMOS színes kamerája, akár 100x-os digitális zoomja, telecentrikus objektívje és 36 mm-es mélységélessége még egyenetlen felületű alkatrészeknél is nagy felbontású képalkotást és pontos fókuszt tesz lehetővé

Megbízható és nyomon követhető

Végezetül: a rendszer ±10 μm pontosságú kalibrálással és 2σ ≤ 4 μm-en belüli ismételhetőséggel biztosítja a megbízhatóságot és a nyomon követhetőséget. A mérési megbízhatóságot tovább növelik a beépített nyomon követhetőségi funkciók és a környezeti paraméterek változásának korrekciója.

A profilprojektorok minőségi alternatívája

Míg a hagyományos projektorok manuális beállítást és gépkezelői szakértelmet is igényelnek, a QM-Fit intelligens érzékeléssel és digitális vizualizációval automatizálja ezeket a lépéseket. Gyorsabb és következetesebb eredményeket biztosít, így ideális alternatívája az optikai komparátoroknak a minőségellenőrzésben, a bejövő áruk ellenőrzésében és a gyártósorokon.

Mitutoyo
