DC tápcsatlakozók az Amphenol GEC-től

A TME vállalat kínálatát kibővítették az Amphenol GEC cégtől származó PowerLok™ tápcsatlakozókkal (Amphenol GEC). Ez egy új ajánlat egy elismert szállítótól, amely elsősorban az elektromos járművek és a hibrid járműipar gyártóinak és elektrotechnikusainak szól. Ezenkívül a bemutatott termékek az újrahasznosítható energia telepítésekben is megállják a helyüket, különösen az energiatárolókban.

Habár minden bevezetett termék ugyanahhoz a családhoz tartozik, ezt a kínálatot két csoportra kell osztani: PowerLok™ G2 csatlakozók és aljzatok, valamint PowerLok™ 4.0 G2 csatlakozók.

PowerLok™ G2

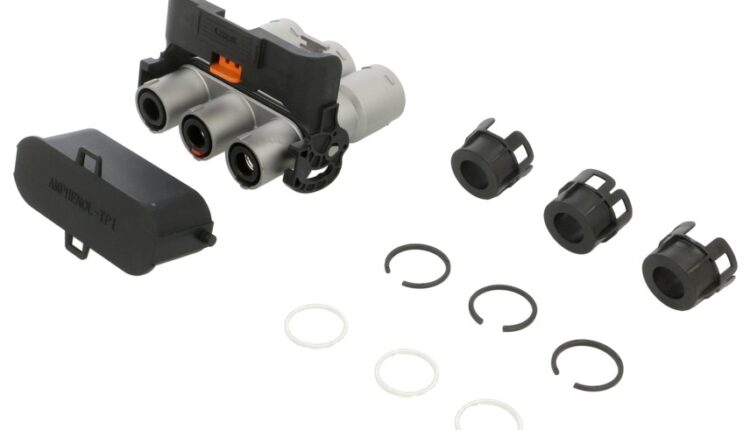

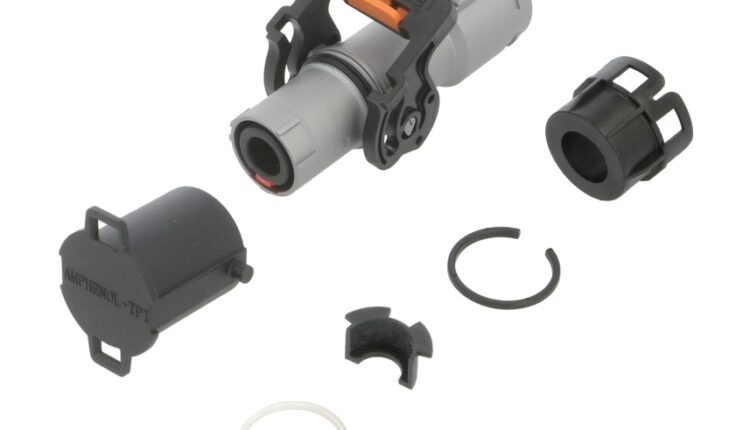

Ezek a termékek, amelyek a fenti táblázatban szereplő fényképeken láthatók (csatlakozók), magas elektromos paraméterekkel rendelkező tápcsatlakozók, alumíniumötvözet felhasználásával készültek. Képesek 300A-ig terjedő áramokat vezetni 1kV DC névleges feszültség mellett. Széles választékot kínálnak konfigurációkban, beleértve a egyenes és szögletes verziókat is. A kínálatban megtalálhatók mind a vezetékre szerelt csatlakozók (keresztmetszet 150mm2-ig), mind a panelre szerelt csatlakozók. Egyes csatlakozók 1, 2 vagy 3 pines kivitelben kaphatók. A ház konstrukciója biztosítja a teljes szigetelést és árnyékolást a kapcsolatok védelme érdekében, minimalizálva a zavarokat.

A termékek legfontosabb alkalmazásai a hibrid és teljesen elektromos járművek energiaellátási láncolatai: személyautókban, teherautókban, buszokban, mezőgazdasági gépekben és terepjárókban. Ezeket a termékeket magas védelmi osztályban készítették, elérve az IP67-et, azaz magas vízállóságot és teljes porállóságot, amelyek csökkenthetik a kapcsolatok vezetőképességét. A csatlakozók teljes vízállóságot érnek el párosítás után.

PowerLok™ 4.0 G2

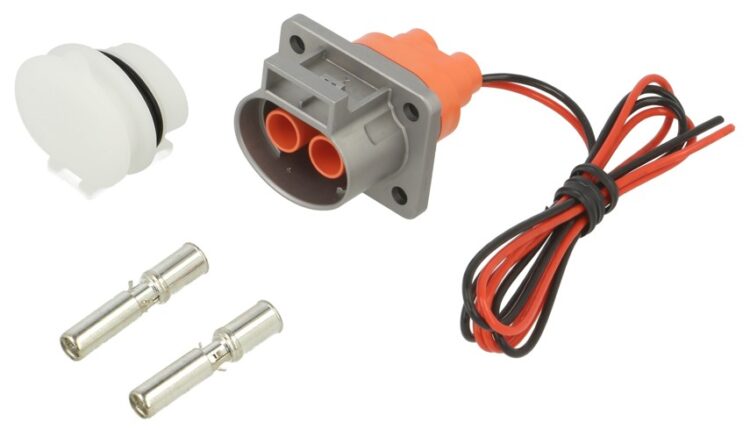

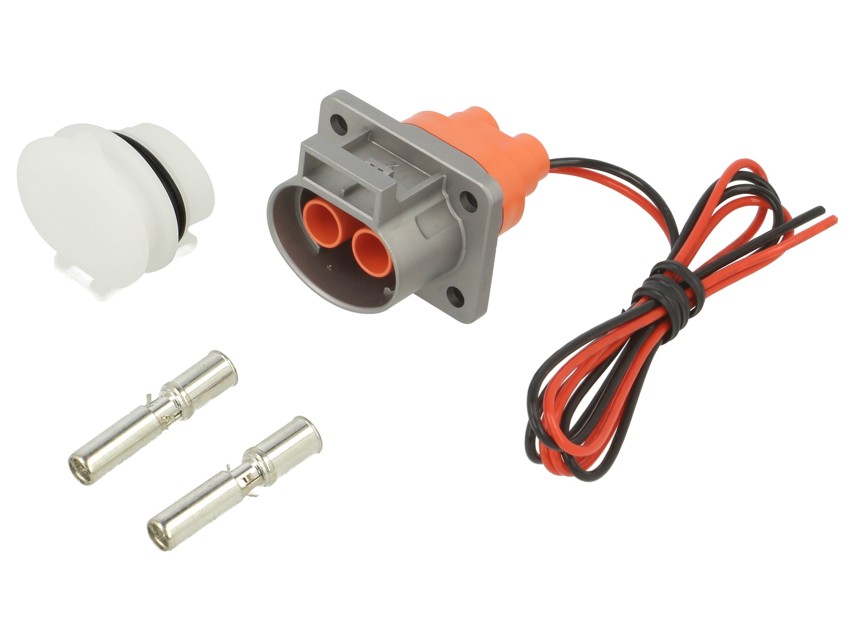

A fent leírt csatlakozókkal ellentétben a PowerLok™ 4.0 G2 al-sorozat járművekben lévő kiegészítők és alkatrészek tápellátására szolgál (érzékelők, aktuátorok, szervomechanizmusok stb.). Elektromos paramétereik tehát valamivel alacsonyabbak (áramerősség 5…60A, vezetékek keresztmetszete 10mm2-ig), de a házak is kisebb méretűek. Itt is gondoskodtak a magas védelmi osztályról, amely a csatlakozás után IP69-re nő. Fontos kiemelni, hogy az összes PowerLok™ csatlakozó széles hőmérsékleti toleranciával rendelkezik, és -40°C-tól 125°C-ig képes működni.

Jellemzők
Csatlakozó típusa: DC tápcsatlakozó
Csatlakozó típusa*: férfi vagy női
Térbeli orientáció*: egyenes vagy szögletes
Mechanikai szerelés*: vezetékre, panelre, flanccsal (4 lyuk)
Mechanikai tartósság: 100 ciklus
Működési hőmérséklet: -40…125°C
Védelmi osztály*: IP2X, IP67, IP69
Polarizáció*: 2X, 3X, U, V, W, X, Y
Pinek száma*: 1…3
Névleges áram*: 60…300A
Vezeték keresztmetszet*: 4…150mm2
Névleges feszültség: 1kV
* modelltől függően
