Többirányú esztergálás, új esztergálási koncepció
A Tungaloy AddMultiTurn szerszáma rugalmasan alkalmazható külső átmérő-, homlok-, vagy profilesztergálásra egyaránt, több irányból, amely magában foglalja a nagy előtolású, ellenirányú esztergálást is, amelyben a szerszámpályákat a megszokotthoz képest fordított forgásirány esetén alakítják ki.
A Tungaloy egy új koncepciót mutatott be esztergaszerszámokhoz, az AddMultiTurn-t, amely egyedülálló lapka- és késtartó geometriával rendelkezik, és lehetővé teszi a többirányú esztergálást.
Az AddMultiTurn rugalmasan alkalmazható külső átmérő-, homlok-, vagy profilesztergálásra egyaránt, több irányból, amely magában foglalja a nagy előtolású, ellenirányú esztergálást is, amelyben a szerszámpályákat a megszokotthoz képest fordított forgásirány esetén alakítják ki. A többirányú esztergálással optimális szerszámpályák hozhatók létre, hiszen a szerszám nem mozog a „levegőben”, nem lép ki a fogásból. Az AddMultiTurn lapkáinak alakja lehetővé teszi a megszokottnál jóval kisebb főél elhelyezési szögek beállítását, és kisebb keresztmetszetű forgácsok képződését, ezzel a forgácsolás hatásfoka is nő, hiszen a keletkező hő és mechanikai igénybevétel nagyobb élhosszon oszlik el, ezzel a szerszáméltartam is nő.

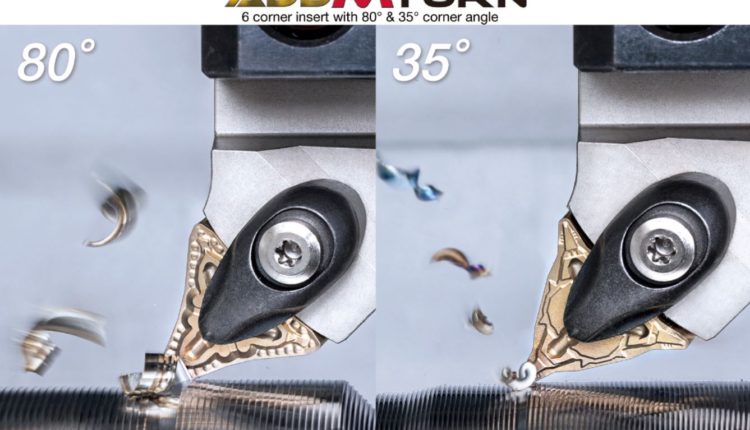

Az AddMultiTurn technológiától függően kétféle kialakítású lapkát használ, közös tulajdonságuk, hogy mindkettő kétoldalas kialakítású, összesen hat forgácsolóéllel: a 6C-TOMG..TM lapkák 80° csúcsszögűek, és közepes- vagy nagyolási műveletekhez alkalmasak, míg a 6V-TOMG..TSF lapkák 35° csúcsszögűek, és simítási műveletekhez alkalmasak. Mindkét lapka lehetővé teszi az ellenirányú esztergálást, amellyel a gyártó állítása szerint nagyobb termelékenység és csökkenő szerszámköltség érhető el a hagyományos, ISO-szerinti esztergalapkákhoz képest. Az AddMultiTurn lapkák az ISO-szerinti esztergalapkákhoz hasonlóan alkalmasak hagyományos forgásirányú esztergáláshoz is.
Mindezen túl az Y-prizmás biztonsági reteszeléshez a késtartón és a lapkán egymáshoz illeszkedő sínt képeztek ki, amelyek biztos rögzítést és pozícionálást tesznek lehetővé a lapka számára a többirányú esztergáláshoz.
NEW technology / mmsonline.com
