Akár 1440 szerszámot is képes eltárolni ez a megoldás

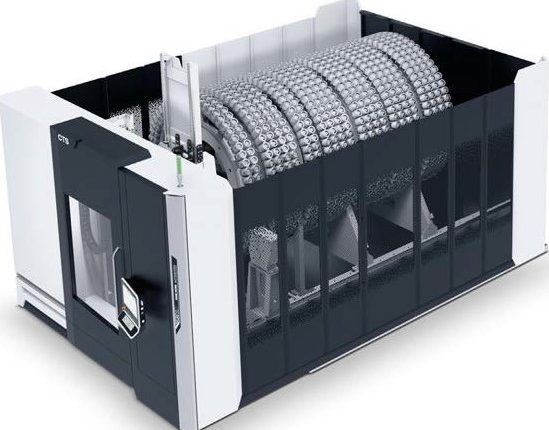

A CTS – CENTRAL TOOL STORAGE moduláris felépítésű, ezáltal nagyfokú rugalmasságot biztosító szerszámtár. A megoldás akár 1440 szerszám számára nyújt praktikus tárolási megoldást. A koncepció lehetőséget teremt arra, hogy fokozatosan bővíthető legyen a konstrukció.

Rövid áttekintés:
  • moduláris koncepció a fokozatos bővítés lehetőségével 360/240 szerszámmal (40/50-es kúppal)
  • kis alapterület, mindössze 29 m2440/960 szerszámhoz (40/50-es kúppal)
  • integrált szerszámozási megoldások portálos szerszámkezeléshez vagy AGV szerszámfeltöltéshez
  • nagy szállítási kapacitás portálos szerszámtartó állvány segítségével
  • a kúptisztítás és a TDS szerszámazonosítás opcionális
  • bevált dobtáras technológia több mint 1.600 telepítéssel világszerte (TH-AGV).

- Hirdetés -

Szerszámkezelés
  • 16 szerszám (2 × 8 darab) autonóm szállítása a CTS (központi szerszámtár) és a gép között

szerszámbetöltő állomás (TLS)

  • átadóállomás a CTS és a gép között, 8 szerszám együttes kezeléséhez
  • akár 50 kg tömegű és 650 mm hosszúságú szerszámok.
Szerszámkezelő rendszer
  • portálos szerszámkezelés a maximális hatékonyság érdekében, akár 80 szerszám mozgatása óránként
  • 16 szerszám mozgatása (2×8-as készlet) + gyors szerszámcsere a forgatható állvány segítségével
  • lineáris sebesség: 80 m/perc + szerszámbetöltő állomás TLS interfész a gépen és a CTS-en.

Ebben a rövid videóban megtekinthető a megoldás összefoglalója:

DMG MORI/Némethi Botond, NEW technology magazin
