Univerzális Stäubli oszcilloszkóp mérőfejek

A neves Stäubli márka elsősorban kiváló minőségű csatlakozók gyártójaként ismert, főként mérési alkalmazásokhoz. Eközben a beszállító kínálata tartalmaz egy válogatást oszcilloszkóp szondákból is, amelyeket nemrégiben vettek fel a TME katalógusába.

Az oszcilloszkóppal végzett pontos mérések nagymértékben függenek a használt szondák minőségétől. A jel továbbítása a mérési ponttól az eszközig minimális, lehetőleg elhanyagolható torzítással kell történjen. Azonban sok esetben nem ez az egyetlen szempont a tesztek során. Egyenértékű fontosságú a biztonság, amely különös figyelmet igényel nagyfeszültségű, különösen váltóáramú áramkörök mérésénél. Itt a legjobb példák a hálózati telepítések és az ezek által táplált eszközök.

A Stäubli oszcilloszkóp szondák Stäubli úgy vannak tervezve, hogy ilyen munkára is alkalmasak legyenek, precizitással és általánosan elfogadott szabványoknak megfelelően, lehetővé téve, hogy bármely gyártó mérőeszközével használhatók legyenek. Ezek a termékek az Isoprobe II és Isoprobe III sorozathoz tartoznak.

Meghívjuk Önt, hogy ismerkedjen meg az új kínálattal.

Ebben a cikkben az alábbi témákat tárgyaljuk:

• A Stäubli oszcilloszkóp szondák biztonsága és paraméterei
• Pontos és cserélhető mérőhegyek
• Kupakok, amelyek segítenek csökkenteni az interferenciát

Oszcilloszkóp szondák

A Stäubli szondák megfelelnek a CAT III és IV szabványoknak akár 1000V RMS-ig. Ez azt jelenti, hogy használhatók elektromos telepítések (pl. hálózati áramkörök és elosztó szekrények mérésére) és olyan eszközök, mint ipari vagy fogyasztói gépek (RTV/AGD készülékek) tesztelésére is. A szondák kialakítása biztosítja a megfelelő szigetelési távolságokat az IEC/EN 61010-031:2015 szabványnak megfelelően. Ezenfelül sok beszállítói szonda képes olyan jelekkel dolgozni, amelyek több mint 450MHz-es frekvenciájúak.

A gyártó kínálata passzív nagyfrekvenciás (HF) tesztszondákat és tartozékokat tartalmaz – fontos kiemelni, hogy a legtöbb termék mellékelt kiegészítőkkel érkezik. Ezek a választott tételtől függően lehetnek:

• cserélhető, színes kupakok, melyek a hegy azonosítására szolgálnak;
• krokodilcsipeszek a földeléshez;
• szigetelt bilincsek a vezetékekhez;
• precíziós hegyek;
• kupakok.

Minden szonda szigetelt BNC csatlakozókkal van felszerelve, azaz az oszcilloszkópokban gyakran használt aljzatokkal.

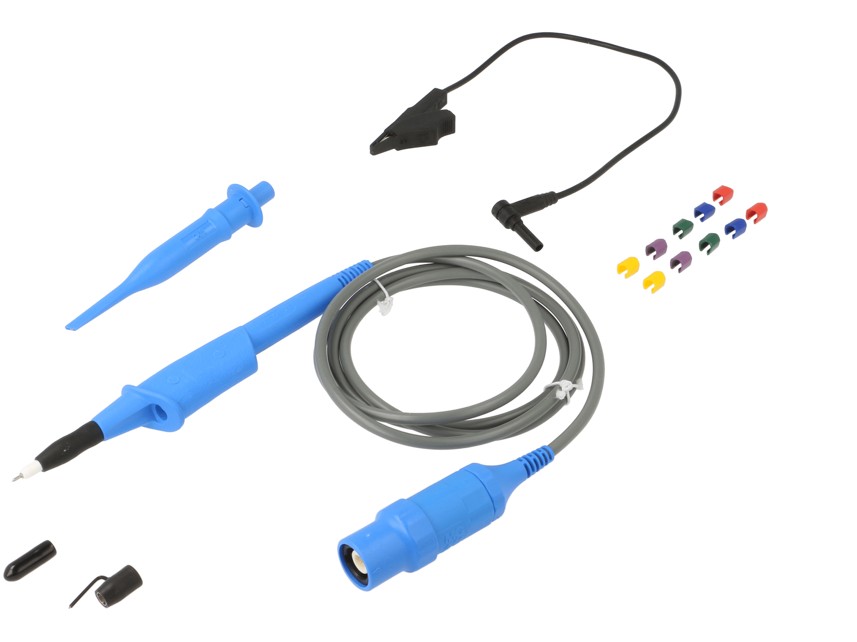

68.9548-12023
CAT III/IV Biztonság

SETISOPROBE3100-1
Sávszélesség ≥ 450MHz

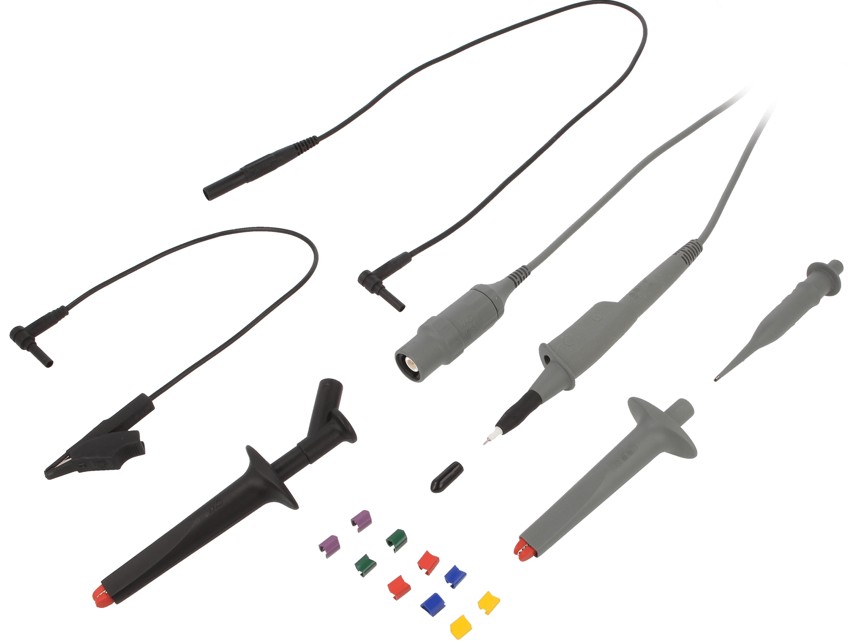

68.9557-28
Bilincs mellékelve

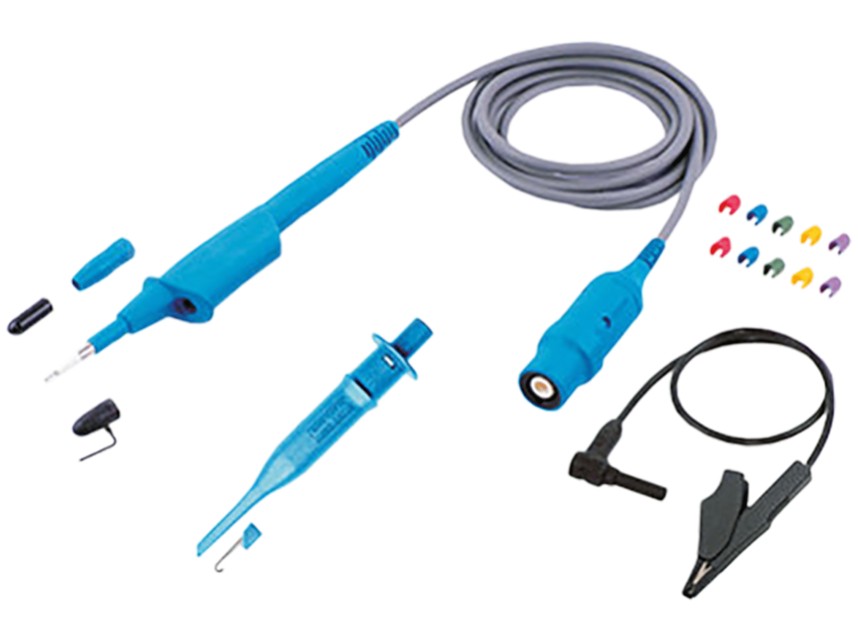

68.9559-23
100:1 osztóval

Az elektronikai technikusok és villanyszerelők számára, akik hálózati áramkörök és az ahhoz csatlakozó eszközök hullámalakját tesztelik, fontos részét képezik a kínálatnak a feszültségosztóval ellátott szondák. Ezek aránya 10:1 és 100:1. Ezek lehetővé teszik a biztonságos kisfeszültség felső határáról (maximum 1 kV AC) standard oszcilloszkóp bemenetekhez való csatlakoztatást.

Mérőhegyek

Az oszcilloszkóp szondák gyakorlati kiegészítői a kupakok mérőhegyekkel. Ezek lehetővé teszik a szonda érintkezőjének megváltoztatását az egyik gyakran használt metrológiai szabványra. A TME katalógusból megvásárolhatók 4 milliméteres és 2 milliméteres változatokban. Az előbbiek banándugó szélességűek, kompatibilisek ilyen csatlakozókkal, tehát más tartozékokkal is, pl. krokodilcsipeszekkel vagy multiméter aljzatokkal. A kupakok több színváltozatban elérhetők, és a szondákhoz hasonlóan megfelelnek a CAT II 1000V szabvány követelményeinek.

PB200-21
Fekete

PT200-22
Piros

PT200-28
Szürke

PT200-23
Kék

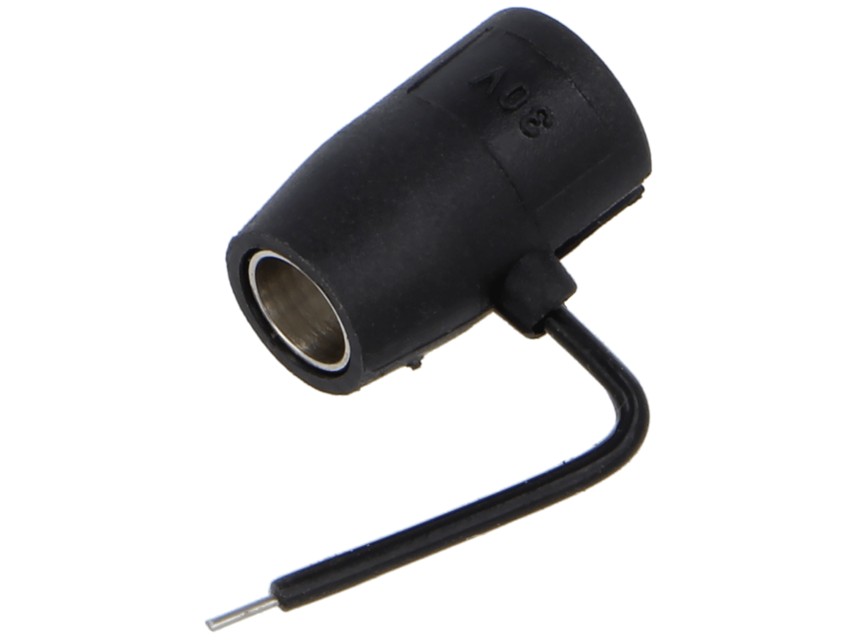

Kupak referenciaérintkezővel

A referenciaérintkezős kupak további vezetékkel rendelkezik, amely a mérési áramkör földjéhez és a kábel, valamint a szonda árnyékolásához van csatlakoztatva. Ilyen csatlakozás, amely közel helyezkedik el a mérőhegyhez, javítja a digitális és impulzusjelek vizsgálatának pontosságát, melyek nagy frekvenciájúak, csökkentve a torzítást és a zajt, különösen hosszú kábelek használata esetén. A kupak érintkezője viszonylag rövid vezetékkel rendelkezik, így jobb eredményeket biztosít, mint a klasszikus alternatíva, amely egy rugalmas vezetékkel és krokodilcsipesszel ellátott segédcsatlakozás.

GS400-21
Referenciaérintkezővel kompatibilis kupak az Isoprobe sorozatú szondákhoz.

A szöveget a Transfer Multisort Elektronik Sp. z o.o. készítette

Képek forrása: TME
